压滤机构成和原理

2019-6-4

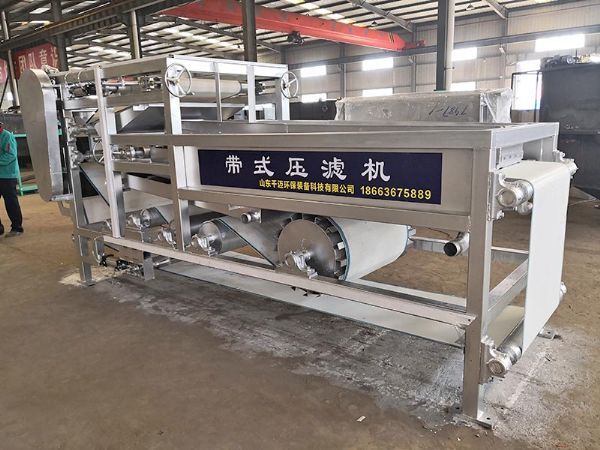

一.结构介绍

带式压榨过滤机主要由驱动装置、机架、压榨辊、上滤带、下滤带、滤带张紧装置、滤带清洗装置、卸料装置、气控系统、电气控制系统等组成。

产品已广泛应用于环保、市政、矿山、电力、化工、电子、食品、制药、纺织等各行各业。

下面将各主要部件的结构及工作状态进行简要介绍:

1 机架: 带式压榨过滤机架主要用来支撑及固定压榨辊系及其它各部件.

2 压榨辊系: 是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持,依次经过压榨辊时,在滤带张力作用下形成一由小到大的压力梯度,使污泥在脱水过程中所受的压榨力不断增高,污泥中水份逐渐脱除。

3 重力区脱水装置:主要由重力区托架、托辊、料槽组成。絮凝后的物料在重力区脱去大量水份,流动性变差,为以后的挤压脱水创造条件。

4 楔形区脱水装置:由上下滤带所形成的楔形区对所夹持物料施加挤压力,进行预压脱水,以满足压榨脱水段对物料含液量及流动性的要求。

5 滤带: 是带式压榨过滤机的主要组成部分,污泥的固相与液相的分离过程均以上、下滤带为过滤介质,在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。

6 滤带调整装置: 由执行部件:气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏,从而保证带式压榨过滤机的连续性和稳定性。

7.滤带清洗装置:由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时,连续经过清洗装置,受喷淋器喷出的压力水冲击,残留在滤带上的物料在压力水作用下与滤带脱离,使滤带再生,为下一个脱水过程做准备。

8.滤带张紧装置: 由涨紧缸、涨紧辊及同步机构组成,其作用是将滤带涨紧,并为压榨脱水的压榨力的生产提供必要的涨力条件,其涨力大小的调节可通过调节气压系统的涨紧缸的气压来实现。

9 卸料装置:由刮刀板、刀架、卸料辊等组成,其作用是将脱水后的滤饼与滤带剥离,达到卸料的目的。

10 传动装置:由变频电机、减速机、齿轮传动机构等组成,它是滤带行走的动力来源,并能够通过调节减速机转速,满足工艺上不同带速的要求。

11 气压系统:该系统主要是由动力源(储气罐、电机、气泵等),执行元器件(气缸)及气压控制元件(包括压力继电器、压力流量及方向控制阀)等组成。通过气压控制元件,控制空气压力,流量及方向,保证气压执行元件具有一定的推力和速度,并按预定程序正常地进行工作。是完成滤带涨紧、调整操作的动力来源。

二、工作原理及工作流程

1 工作原理

带式压榨过滤机脱水过程可分为预处理、重力脱水、楔形区预压脱水及压榨脱水四个重要阶段。

1.1预处理阶段:

被絮凝的物料逐渐加到滤带上,使絮团之外的自由水,在重力作用下与絮团分离,逐渐使污泥絮团的水份降低,流动性变差。因此,重力脱水段的脱水效率的高低取决于过滤介质(滤带)的性质、污泥的性质及污泥的絮凝程度。重力脱水段去除了污泥中很大一部分水份。

1.2楔形预压脱水阶段:

污泥重力脱水之后,流动性明显变差,但仍难满足压榨脱水段对污泥流动性的要求,因此,在污泥的压榨脱水段和重力脱水段之间,加了一个楔形预压脱水段,污泥经该段的轻微挤压脱水,脱除其表面的游离水,流动性几乎完全丧失,这样就保证了污泥在正常情况下不会在压榨脱水段被挤出,为顺利地进行压榨脱水创造条件。

三.分类

1 按照机架和滚筒材质和设备结构区分,可以分为重型碳钢带式压滤机和轻型不锈钢带式浓缩脱水一体机。

重型碳钢带式压滤机机架尺寸大,重力脱水区长,辊筒直径大,机架和辊筒均采用碳钢材质做重防腐处理,污泥处理量大,压榨充分,滤饼含水率低。

四.结构特点

系列带式压滤机的构造紧凑、式样新颖、操作管理方便,处理能力大、滤饼含水率低,效果好。它与同类型设备相比,具有以下特点:

1、第一重力脱水段为倾斜式,使污泥距地面高达1200mm,使污泥在重力脱水段高度增加,提高了重力脱水能力。

2、重力脱水段长,第一与第二重力脱水段总长6m多,使污泥在压榨前充分脱水失去流动性。同时,重力脱水段还设置反转等特殊机构,经“楔”形、“S”形压榨等作用使污泥滤饼获得最低含水量。

3、第一个脱水辊采用“T”型泄水槽,使压榨后的大量水迅速排出,从而提高了脱水效果。

4、滤带跑偏等设有自动控制装置,滤带涨力和滤带移动速度可自由调整,操作管理方便。

5、噪音低、无振动。

6、化学药物用量少。

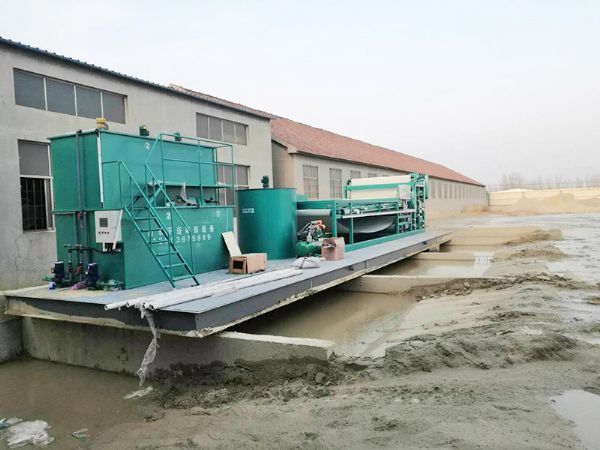

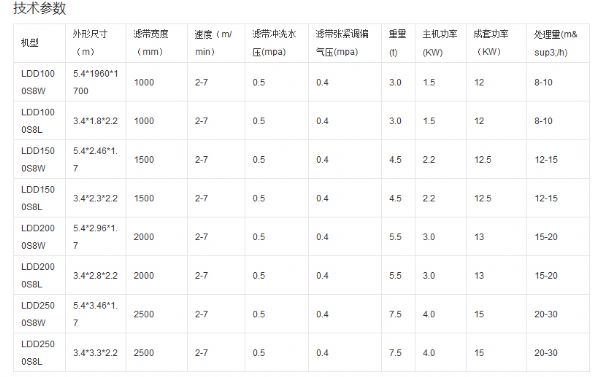

五.技术参数
